통신공학 이론정리 VI

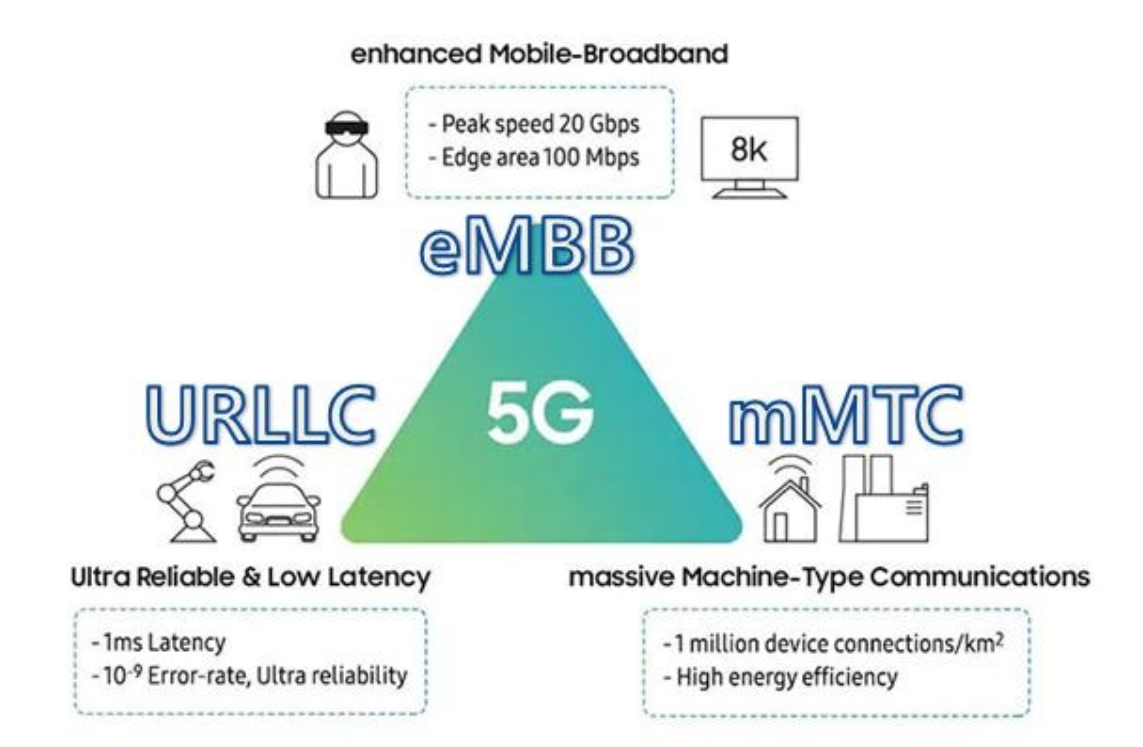

- 5G Keyword

출처: 삼성전자



초광대역 eMBB (enhanced Mobile-Broadband) : 최고 전송속도 20Gbps

초저지연 URLLC (Ultra Reliable & Low Latency) : 1ms 지연, 에러율 10^-9



초연결  mMTC (massive Machine-Type Communication) : km^2 당 백만개 장치 연결





- Wi-Fi 표준 규격 (802.11)

규격 이름, IEEE 명칭	최대 속도	주파수 대역	주요 특징	기술
WiFi 1 (802.11b)	11 Mbps	2.4 GHz	최초의 대중화된 와이파이, 낮은 속도	DSSS
WiFi 2 (802.11a)	54 Mbps	5 GHz	빠른 속도지만 5GHz로 인해 범위가 좁음	OFDM
WiFi 3 (802.11g)		2.4 GHz	b보다 빠르고 범위 넓음	DSSS + OFDM
WiFi 4 (802.11n)	600 Mbps	2.4 GHz / 5 GHz	MIMO 기술도입	OFDM + MIMO
WiFi 5 (802.11ac)	7 Gbps	5 GHz	MU-MIMO, 높은 속도와 효율성	MU-MIMO
WiFi 6 (802.11ax)	9.6 Gbps	2.4 GHz / 5 GHz	효율적인 다중 사용자 통신	OFDMA
WiFi 6E (802.11ax 확장)		6 GHz 대역 추가	혼잡도 낮은 6GHz 대역 지원	OFDMA
WiFi 7 (802.11 be)	46 Gbps	2.4 / 5 / 6 GHz	낮은 지연 및 고속 통신	MLO + OFDMA



*MLO : Multi Link Operation



- Line Coding

라인코딩: 채널로의 전송을 위해 디지털 데이터를 디지털 신호로 바꾸는 것 (전기적인 펄스열로 변환)

*라인코딩 부호의 요구조건

1. 직류성분이 없어야 함

2. 대역폭 소모가 작아야 함

3. 전력 효율이 좋아야 함

4. 부호 길이가 작아야 함

5. 오류 검출이 용이해야 함

6. 잡음이나 오류에 강인해야 함

7. 타이밍 정보를 충분히 포함해야 함



*라인코딩 대표적 3가지 : RZ, NRZ, Manchester

RZ	모든 신호에 대해 극성 표현 후 0으로 복귀, 동기추출 용이하나 대역폭 소모가 큼
NRZ	1일 때 V, 0일 때 -V 이다. 회로 구성이 간단하고 대역폭 소모 적으나 동기를 잃을 수 있다.
Manchester	LAN에서 많이 사용되는 부호, 대역폭을 많이 차지하며 직류신호가 전송되지 않음. 전송 부호에 따라 T/2 구간에서 양음이 나뉜다. 1이면 음의펄스에서 양의펄스로 0이면 양의펄스에서 음의펄스로



- 약어

FWHM

: Full Width at Half Maximum // 스펙트럼의 최댓값의 절반인 지점에서의 폭



 TM

: Temporary Memory



GMPCS

: Global Mobile Personal Communcations by Satelite

// 전 세계를 대상으로 중궤도, 저궤도 상 다수의 정지위성을 발사하는 위성통신



C-ITS

: Cooperative-Intelligent Transport System // 차세대 지능형 교통 시스템



XSS

: Cross Site Scripting



*차량 무선 통신 규격

WAVE - Wireless Access in Vehicular Environments // 차량 환경에서 있을 수 있는 차량과 사물 간 다양한 통신 시나리오 (802.11 p)

DSRC - Dedicated Short Range Communication // 단거리 전용 통신



- 신규 (단답/서술) 문제



1. 다중모드는 언덕형과 계단형으로 분류한다.



2. 표현계층의 데이터 압축은 손실 방식과 무손실 방식으로 분류한다.

손실 - 영상, 비디오 파일

무손실 - 데이터, 텍스트 파일



3. CDMA



순방향 채널 (기지국 → 이동 단말기) 종류

파일럿 채널, 페이징 채널, 동기 채널, 통화 채널



역방향 채널 (이동 단말기 →기지국) 종류

액세스 채널, 통화 채널



4. 현장 특화 접지 시스템 3가지



계통접지

보호접지

피뢰시스템접지



5. VoIP 대표 서비스 3가지



PC to PC

PC to Phone

Phone to Phone



6. 숫자와 관련된 법령



감리원은 공사업자가 작성 및 제출한 시공계획서, 사업관리 계획서를 착공이로부터 30일 이내에 제출받아 이를 검토 확인하여 7일 이내에 승인하여야 한다.



감리원은 공사 착공일로부터 30일 이전에 공사업자로부터 공정관리계획서를 제출받아  그 날로부터 14일 이내에 검토하여 승인하고 발주자에게 제출해야 한다.



월간 상세공정표 - 작업 착수 7일 전에 제출

주간 상세공정표 - 작업 착수 2일 전에 제출



특고압은 7,000 V 초과를 정의



VHF 12번을 활용하는 지상파 DMB 한 채널의 대역폭은 6 MHz로 정의된다. 이는 1.536 MHz 대역폭을 갖는 3개의 블록을 포함한다.



도로망에 설치되는 가공통신선 높이는 노면으로부터 4.5 m 이상

다만 교통에 지장이 없거나 보도와 차도의 구별이 된다면 3 m



이격거리

강전류절연전선 저압 : 30cm

강전류절연전선 고압 : 60cm

강전류절연전선 특고압 : 1 m



 옥외안테나)

급전선을 수용하는 배관의 내경 : 36mm 이상 혹은 급전선 외경의 2배 이상, 3공 이상

광케이블 수용하는 배관의 내경 : 22mm 이상 혹은 예비공 1공 이상을 포함한 2공이상



7. 단일 전송로 통하 전이중 통신방



TDD (Time Division Duplex)

FDD (Frequency Division Duplex)

Echo Canceler



8. 재생중계기 핵심기능 3가지



3R 생각!

Regenerating

Reshaping

Retiming



9. 패킷 교환망 PSDN (Packe Switched Data Network)의 기능



패킷 교환 기능

패킷 다중 기능

패킷 조립 및 분해 기능



10. ATM의 QoS 파라미터



CLR (Cell Loss Ratio)

CTD (Cell Translater Delay)

CDV  (Cell Delay Variation)



11. 차세대 네트워크 NGN 의 구성요소



소프트 스위치

미디어 게이트웨이

// 미디어 게이트웨이는 액세스 게이트웨이와 트렁크 게이트웨이로 분류



12. HDLC 프레임 3가지



I-Frame (정보, Information) : 데이터 전달에 사용되는 프레임, 0으로 시작

S-Frame (감시, Supervisory) : 오류제어 및 흐름제어, 10으로 시작

U-Frame (비번호, Unnumbered) : 데이터 링크 연결 및 해제, 11로 시작

// S-Frame 명령어 4가지

: RR, NRR, REJ, SREJ

// IEEE 802.11 무선 LAN 프레임: 관리, 제이, 데이터 (프레임)



13. SYN Flooding에 대해 설명하시오.



공격자가 서버로 다수의 SYN패킷을 전송해 백로그를 가득채워 서비스 장애를 일으키는 공격



14. 페이딩의 원인과 라이시안 페이딩에 대해 설명하시오.



페이딩의 원인: 신호가 전송되면서 전송 경로에 서로 다른 신호 간섭으로 인해 진폭 및 위상이 불규칙해짐

라이시안 페이딩: 직접파와 반사파가 동시에 존재하여 발생하는 현상



15. 액세스 포인트의 한 부분은 네트워크에 연결된 상태이고, 다른 부분은 AP연결이 끊긴 상태이다. 이 때, 네트워크를 확장시켜주는 역할을 하는 시스템은?



WDS (Wireless Distribution System)



16. 유선기술과 무선기술

유선	이더넷, IEEE 1394, PLC (Power Line Communication)
무선	WiFi, Zigbee, Bluetooth, UWB



17. LAN의 MAC 방식에서 경쟁 방식과 비경쟁 방식



경쟁 방식: ALOHA, CSMA/CD

비경쟁 방식: 토큰 버스, 토큰 링



18. 10G 이더넷 3가지



10GBASE-T   UTP 케이블

10GBASE-SR  광 케이블

10GBASE-CX4  동축 케이블



10GBASE-R (광섬유) 계열

10GBASE-ER

10GBASE-SR

10GBASE-LR



19.



공사계획서 작성 시 들어가야 하는 것

공사개요

공정관리계획

공사예정공정표

안전관리계획

환경관리계획



착공계 구비서류

경력증명서

공사내역서

예정공정표

품질계획서

현장대리인계



준공 관련서류

준공계

준공도면

준공사진

시험성적서



안전관리결과보고서

안전관리 조직표

안전교육 실적표

재해발생 현황



20. Cellular System에서 단위 면적 당 사용자 채널 수를 증가시키는 방법으로 할당된 주파수 대역을 중복 사용함으로써 통신 위성의 이용 효율을 높이는 방법은?



주파수 재사용 (Frequency Reuse)



21. 경사 과부하 잡음과 입상 잡음에 대해 설명하라.



경사 과부하 잡음 (Slope Overload Noise)

: 아날로그 파형이 급속이 변할 때 발생하는 잡음



입상 잡음 (Granular Noise)

: 아날로그 파형이 완만히 변할 때 발생하는 잡음



22. 분석기 기능별 특징

네트워크 분석기	프로토콜 분석기	스펙트럼 분석기
- 입/출력 임피던스 측정 - 입/출력 반사계수 측정 - VSWR 측졍	- 패킷 캡처 및 저장 - 네트워크 모니터링 - 프로토콜 해석 및 변환	- 왜곡 측정 - 주파수 측정 - 대역폭 측정 - SNR 측정



23. PN 부호 특성



예리한 자기상관

런 특성

천이 특성

평형 특성



24. VPN 기능



터널링

암호화

사용자 인증

사설망 서비스



25. 양자화 잡음의 원인 및 해결방안



원인

: 아날로그 신호를 양자화된 신호로 구현하는 과정에서 생긴 오차



해결

비선형 양자화 사용

스텝 수 증가

압신기 사용



26. 컴퓨터 사용자와 인터넷 사이에서 데이터를 중계하는 역할을 담당하는 서버로 인터넷 보안, 관리적 차원의 규제, 캐시 서비스를 제공하는 것은?



프락시 서버 (Proxy Server)



27. 3점 전위 강하법 순서



1. 접지전극, 전위전극, 전류전극 순으로 배치

2. 시험 전류를 인가 (접지전극 - 전류전극 사이)

3. 전위 전극을 측정하여 평탄지점 확인

4. 접지전극과 전위전극의 61.8% 지점에서 접지저항을 측정



28. AON과 PON

AON	PON
능동소자를 이용한 FTTH 구축 기술 전원 공급 필요 대규모 거주 지역에 유리 비용 증가	수동소자를 이용한 FTTH 구축 기술 전원 공급 불필요 단독주책 지역에 유리 유지보수 비용 절감



29. CSMA/CD와 CSMA/CA

CSMA/CD	CSMA/CA
이더넷 전송 프로토콜 장애처리 용이 통신량이 많아질수록 채널 효율 감소	무선 LAN 전송 프로토콜 충돌 회피를 통한 오류제어 용이 스테이션 수가 증가화면 전송 효율 떨어짐



30. ATM 서비스 종류 4가지



VBR (Variable Bit Rate)

CBR (Constant Bit Rate)

ABR (Available Bit Rate)

UBR (Unspecified Bit Rate)



31. ATSC 기술에서 사용되는 비디오 압축 방식과 오디오 압축 방식은?



비디오 압축 방식: MPEG-2

오디오 압축 방식: AC-3



32. 전송계층 프로토콜의 클래스 0,1,2,3,4에 대해 설명하여라.



Class 0: 기본 기능

Class 1: 오류 복구 기능

Class 2: Class 0에 다중화 기능 부여

Class 3: Class 1에 다중화 기능 부여

Class 4: 오류 탐지 및 복구, 다중화 기능



33. ENQ와 DLE란?



ENQ (Enquiry):  데이터 링크 설정 및 응답 요청

DLE (Data Link Escape): 데이터 투명성을 위해 삽입하는 제어문자



34. PDH와 SDH

	PDH	SDH
다중화 방식	다단계 다중화 방식	1단계 다중화 방식
프레임 주기	일정하지 않음	일정
계층화 구조	비계층화 구조	계층화 구조
동기화 단위	bit	byte
동기화 방법	비트 스터핑	포인터



35. IEEE 802.6 표준 규격으로 도시권 통신망(MAN) 기술에 적용된 다중 접속 프로토콜은?



DQDB (Distibuted Queue Dual Bus)



36.  아이패턴에서 '눈이 열린 높이'는 잡음 여유도 (Noise Margin)을 의미하고 Jitter는 디지털 신호가 기준점보다 얼마나 차이나는지 표현한 값이다.



37. 정보보호를 위한 조치가 인증기준에 적합함을 인증기관이나 인터넷진흥원이 증명하는 제도는?



ISMS (Information Security Management System)



38. 대칭키&비대칭키 알고리즘

	대칭키	비대칭키
암호화-복호화 키	같은 키를 사용	다른 키를 사용
속도	빠름	느림
암호화 키 공개 여부	비공개	공개
복호화 키 공개 여부	비공개	비공개
키 길이	짧음	긺
효율성	높음	낮음
안정성	낮음	높음
키 유지 관리	어려움	쉬움



39. 다음 설명에 맞는 부품을 쓰시오

신호와 노이즈의 주파수 차이를 이용하여 노이즈 분리,제거	콘덴서, 인덕터
신호와 노이즈의 전송모드 차이를 이용하여 노이즈 분리,제거	공통 모드 초크 코일, 포토 커플러
신호와 노이즈의 전위 차이를 이용하여 노이즈 분리,제거	배리스터, 다이오드



40. Zigbee와 RFD(Reduced Function Device)란?



Zigbee: 저전력, 저속, 저비용의 무선 네트워크 기술

RFD: 특정 목적 노드의 비용을 감소하기 위해 많은 부분이 간소화된 장치



41. Baseband 방식과 Broadband 방식을 설명하시오.



Baseband : 원신호를 변조하지 않고 그대로 전송하는 방식

Broadband : 광대역 매체를 여러 개의 주파수 채널로 다중화하여 고속으로 정보를 전송하는 방식



42. 데이터 투명성과 '0'비트 삽입법이란?



데이터 투명성: 전송한 데이터가 변경없이 목표 단말기에 그대로 전달되는 것

0 비트 삽입법: 데이터에 '1'비트가 연속 5번 입력되면 그 다음엔 강제로 '0'비트를 삽입하여 전송하는 방법

// 데이터 투명성 보장과 중복 패턴 방지를 위해서



43. 소프트웨어 프로그래밍을 통해 네트워크 경로 설정과 함꼐 제어 및 관리도 효율적으로 구현하는 차세대 네트워킹 기술



SDN (Software Defined Networking)



44. 동영상 또는 게임 등 대용량 콘텐츠를 다수 이용자에게 빠르게 전송하기 위해 전세계에 분산형 서버를 구축하여 데이터를 저장하고 최적화하여 콘텐츠 전송 속도와 품질을 높여주는 네트워크 시스템



CDN (Content Delivery Network)



45. 에너지 이용 효율을 극대화 해주는 '차세대 지능형 전력망'으로 전력의 효율적인 활용을 위해 생산, 저장, 전력수요 등 정보를 실시간으로 전송한다. 전기와 정보통신 기술을 활용하여 전력망을 지능화,고도화시켜 고품질 전력 서비스를 제공한다.



스마트 그리드



46. 방화벽, IDS, VPN 등 보안 솔루션을 하나로 모아, 전체적인 보안 정책 수립에 도움을 주는 통합형 보안관리 시스템



ESM (Enterprise Security Management)



47. QPSK는 00, 01, 10, 11 순으로 입력했을 때 위상은 pi/2 씩 변화한다.



48. UTP의 최대 100 M까지 유효하게 작용한다.



49. SONET 계층의 프레임 오버헤더 3가지



SOH (Section Over Header) - 다중화기,재생기 간 운용 및 구간 관리

LOH (Line Over Header) - 다중화기 간 오류 검출 및 회선 관리

POH (Path Over Header) - 종단 간 경로의 감시 및 상태 정보 파악



- 신규 계산식문제



1. 0.16초 동안 256개의 순차적인 12bit 데이터 워드 블록을 전송하고자 할 때 다음 물음에 답하시오.



(1). 1개의 워드 지속 시간



(2). 1비트 지속 시간

(3). 전송 속도



2. 케이블 손실은 -0.5dB/km이고, 시작점의 전력은 4mW라고 한다면, 40km 지점에서 신호 전력은 몇mW인가?



우선, 출력 전력을 x라고 가정한다.

총 손실은 -20dB이므로

3. 10단 시프트 레지스터에 의한 의사 잡음(PN: Pseudo Noise)의 최장부호 길이는?



4. 광통신 시스템에서 경사형 굴절률의 분산을 고려하여 거리가 8km일 때의 광통신 시스템의 대역폭을 구하여라.



광통신에서의 경사형 굴절률의 분산은 1.5 [nS/km] 이다.

그리고 대역폭은 1 / ( 2x분산) 이고,

거리는 8km이므로 분산 부분에 8km를 곱해준다.

따라서,

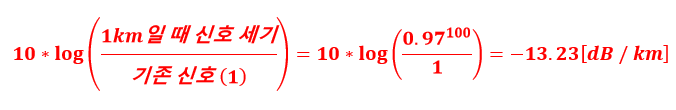

5. 광케이블 10m 당 3%의 흡수 손실이 발생한다. 단위 길이(km)당 손실(dB/km)은 얼마인지 소수점 둘째자리까지 표기하시오.



거리에 따른 신호세기는 다음과 같다.



따라서, 단위 길이당 손실은



6. 양극 직류 전압이 2kV, 직류 전류는 400mA이고 전력 효율은 50%라 했을 때 출력 전력은?



출력 전력을 x라 했을 때 2가지 해결방법이 있다.



sol 1)



sol 2)

전력 효율이 50%라는 것은 절반 손실이므로 -3dB 라 할 수 있다.

따라서,
