통신공학 이론정리 VII (Final)

- 신출 계산문제

1. 다음 표를 보고 물음에 답하시오.

가동	고장	가동	고장	가동	고장
100	20	150	18	80	25



(1) MTBF (평균 고장 간격)

(2) MTTR (평균 수리 시간)

(3) Availability (가용성)



2. 데이터 통신회선에서 측정주파수 800 Hz, 송신전력 0 dBm, 전송로 손실이 30 dB이며 수신잡음이 10 dBrnc일 때

신호 대 잡음비[dB]는?  (0 dBrnc는 -90dBm이다.)



Sol 1)





Sol 2)



3. 광통신 시스템에서 분산을 이용하여 1.5 [ns/km]의 분산을 갖는 경사형 광케이블을 8km 설치 시 광대역폭과 전기대역폭은?



(1) 광대역폭

(2) 전기대역폭



전기대역폭은 광대역폭값에 실효값을 곱해준다.





- 개념 문제

1. 캐리어 이더넷 특징



- 확장성

- 신뢰성

- QoS 개선

- 서비스 관리

- 표준화된 서비스

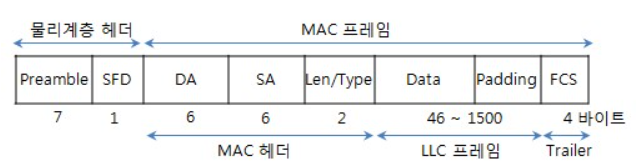

2. 이더넷 프레임 구조

Preamble

SFD

DA

SA

Type

Data

Padding

FCS





출처: 이더넷 프레임

이더넷 프레임



Preamble: 수신측이 클럭 동기화할 수 있도록 하는 패턴

SFD (Start Frame Delimiter): 프레임의 시작을 알리는 구분자

DA / SA : 수신 장치의 주소 / 송신 장치의 주소

Type: 0x0600 이하면 Length, 이상이면 Type

Data: Payload라고도 부르며 전송하고자 하는 데이터 (일부 Padding 필드가 들어가기도 함)

FCS: 에러 검출



3. IPsec이 지원하는 운용모드



Tunnel 모드 - 라우터끼리 혹은 게이트웨이끼리 보안을 설정

Transport 모드 - 종단 간 장치끼리 보안 설정



4. 구내간선계, 건물간선계, 수평배선계



구내간선계 : 서로 다른 건물이 있는 구내에서 주 배선반을 통해 각 건물의 동 단자함끼리 연결한 배선 체계

건물간선계 : 건물 내 동 단자함에서 층 단자함까지 혹은 층 단자함끼리 연결한 배선 체계

수평배선계 : 층 단자함에서 세대 인입까지 수평 구간을 연결한 배선 체계



5. Null 모뎀이란?



두 컴퓨터를 직접 연결하기 위한 가상의 모뎀



6. ITU-T 시리즈에 V,X,I 시리즈가 있는데 무엇을 명시하는가?



V 시리즈 - 전화 음성망 안에서 데이터 전송

X 시리즈 - 데이터 망안에서 데이터 전송, 네트워

I 시리즈 - ISDN과 관련된 표준



7. 기가비트 속도를 구현할 수 있으며 주로 슈퍼컴퓨터 애플리케이션 용으로 개발된 기기는? (슈퍼컴퓨터와 주변장치간 연결)



HIPPI (High Performance Parallel Interface)



8.  DDoS 공격 유형 및 설명



- SYN Flooding : SYN 패킷을 이용하여 너무 많이 요청하여 시스템을 중단시키는 공

- 스머프 공격 : ICMP 패킷을 이용한 공격방법

- Tear Drop : Fragment를 조작하여 패킷 필터링 장비 조작이나 IDS 우회

- Land Attack : 수신자의 IP주소를 송신자 ip주소로 바꾸어 트래픽을 몰리게하는 공격



9. IPv4 주소의 C클래스를 8개의 서브넷으로 구성하고자 할 때 이 때의 서브넷 마스크는?



C 클라스 - 1111 1111 1111 1111 1111 1111 0000 0000 (255.255.255.0) 이다.

이 때 2개의 서브넷으로 구성하려면

0000 0000 에서 첫 번째 비트를 1로 바꾸어준다.

만약 4개라면?

앞 2개의 비트를 1로



따라서, 8개의 서브넷으로 구성하고자 한다면 3개의 비트를 1로 바꾸어 준다.

1111 1111 1111 1111 1111 1111 1110 0000 이기 때문에

서브넷은 255.255.255.224 이다.



10. SONET의 기본 계위인 STS-1과 SDH의 기본 계위인 STM-1의 전송 속도는?



STS-1 : 90 X 9 X 8(Byte > Bit) X 8000Hz = 51.84 Mbps

STM-1 : 270 X 9 X 8 X 8000Hz = 155.52 Mbps



11. 방송통신설비의 기술기준에 대해 설명하여라.



방송통신의 안정성, 신뢰성, 품질관리를 위해 과학기술정보통신부 장관이 제정한 법적 구속력을 갖는 규정이다.





12. IEEE 1394 전송계층에서 수행하는 기능이 아닌 것은?



- read

- write

- move

- lock



> move



13. EIA-449와 EIA-232란?



EIA-449 : 고속 데이터 통신을 위한 균형 방식 인터페이스

EIA-232 : 비동기 직렬전송의 표준 (=V.24, V.28)



14. 괄호 안에 들어갈 용어는?

이상적인 독립전지는 2개의 접지전극이 있는 경우 한쪽 전극에 접지전류가 아무리 흘러도 다른 쪽 접지극에 전혀 (     )을 일으키지 않는다. 이상적으로는 2개의 접지극이 무한대의 거리만큼 떨어지도록 하여야 하며, 이를 완전한 독립접지라 할 수 있다. 독립접지는 각각의 접지 상호 간 접지전류 혹은 서지로 인해 (     )이나 간섭을 일으켜서는 안된다.



전위 상승 ( EPR, Earth Potential Rise)



15. 다음 중 HSSI가 제공하는 루프백이 아닌 것은?



- Local digital loopback

- Local analog loopback

- Remote digital loopback

- Remote control loopback



> Local Digital Loopback

// HSSI (High Speed Serial Interface): LAN의 라우팅 및 스위칭 장비들을 광역통신망의 고속회선과 연결하는데 사용되는 단거리 통신 인터페이스, 6 Mbps 전송속도를 지원하고 화상회의나 라우터 등에 사용됨



16. 비선형 양자화는 입력 진폭이 작은 부분에서는 스텝 간격을 좁게하고 입력 진폭이 큰 부분에서는 스텝 간격을 넓게 하는 방식이다.



17. 압축기와 신장기 사용목적



단순한 선형양자화의 결합을 통해 비선형 양자화의 효과를 얻어내 잡음비 개선이 가능함



18. DSU 기능



전송 매체에 맞는 신호 변환

신호 전송속도 변환

제어신호 삽입

회선의 유지보수

동기신호 제공



19. 팩스의 데이터 압축 부호화 방식



MR, MMR, MH



20. 허프만 부호화에 대해 설명하여라.



허프만 부호화는 무손실 압축에 사용되는 엔트로피 부호화의 한 종류



21. CATV에서 지상파 방송, 위성방송 등을 수신하기 위한 안테나 설비로부터 수신한 방송 신호를 변환하고, 영상 및 음성 레벨을 조정한 후 수신자의 셋톱박스에서 변환할 수 있도록 신호들을 혼합 후 중계전송망(전송계)로 송출하는 역할을 하는 것은?



헤드엔드 (Headend)



22. 방송통신설비가 다른 사람의 방송통신설비와 접속되는 경우에 그 건설과 보전에 관한 책임들의 한계를 명확하기 위해 설정해야 하는 것은?



분계점



23. 핸드오프와 로밍을 설명하여라.



핸드오프 - 한 셀에서 다른 셀로 이동할 때 통화나 데이터 연결이 유지되도록 기지국 간 통신 연결을 전환하는 것

로밍 - 사용자가 통신 범위를 벗어난 지역에서 서비스를 계속 사용할 수 있도록 해주는 서비스



24. IS-IS에 대해 설명하여라.



IS-IS (Intermediate System to Intermediate System)은 OSPF와 마찬가지로 Dijkstra 알고리즘을 사용하지만

고성능, 확장성, 안정성을 중요시하는 대형 ISP나 백본 네트워크에서 주로 사용된다.

그리고 SPF 알고리즘을 사용하여 전체 네트워크의 토폴로지를 각 라우터가 학습하고 최단 경로를 계산한다.



25. 공사계획서에서 시공사거 검토하는 항목



현장 조직표

공사 세부 공정표

주요 공정의 시공절차 및 방법

안전관리계획

주요 장비 동원계획



26. 정보통신 측정을 위한 계기가 구비해야 할 조건



정확성

안정성

내구성

사용 편의성

빠른 응답속도

넓은 측정범위



27. 자기 자신의 네트워크 인터페이스를 나타내는 루프백 ip주소를 쓰시오.



127.0.0.1



28. 초고속정보통신건물 인증을 위해 공동주택의 특등급 심사항목 중 세대 내 배선방식은 어떤 토폴로지인가?



성형



29. 수신장치의 처리 능력을 초과하지 않도록 송신측에서 데이터 전송의 양을 조절하기 위한 흐름제어 2가지 기법



Stop and Wait

Sliding Window



30. 정보통신시설물의 인계인수 시 시공업자가 발주자에게 제출해야 하는 현장 문서에 포함되어야 할 내용



준공 사진첩

준공 도면

준공내역서

시방서

시험성적서

기자재 구매서류

공사관련 기록부

시설물 인수인계서

준공검사조서
