통신공학 이론정리 I

1. 정보전송일반

1. 16상 위상변조방식에서 변조속도 1,800 baud인 신호의 전송속도는?



log2 (16) * 1,800 = 4 * 1,800 = 7,200 bps



1-2. 100 mW 크기의 신호가 전송매체를 통과하고나서 1mW 크기의 신호로 측정되었을 때 전송 감쇠수준은 어떠한가?



1-3. 4상 PSK 변조파를 100 [Msymbol/sec]로 전송할 때 비트신호의 전송 속도는?



1-4. 변조속도가 4,800 Baud인 128-QAM 모뎀의 신호속도는?



1-5. 200MHz 주파수에 대한 수신 안테나로 l/4 안테나를 사용하는 경우 수신 안테나의 길이는?



2. 정보 통신망의 3대 동작 기능을 설명하시오.



신호기능 - 네트워크에서의 회선을 접속 및 설정, 관리를 담당하는 기능

전달기능 - 네트워크에서의 음성 및 데이터 등의 정보를 교환하는 기능

제어기능 - 네트워크 간 접속과 흐름을 제어하는 기능



3. PCM 회선에 200,000 비트를 전송했더니 10비트 오류가 발생했다. 회선의 BER을 구하여라.



BER = 10/200,000 = 5X10^-5



4. 다음을 보고 물음에 답하시오.



4-1. 위 회로는 무슨 발진회로인가?



콜피츠 발진회로



4-2. L=3mH, C1=C2=C 라 가정할 때 35kHz의 발진을 위해 C값은 얼마로 해야하는 가?



5. 포설된 동축케이블의 임피던스 측정시 개방 임피던스가 100옴, 단락 임피던스가 25옴 인경우 특성 임피던스의 값은?





6. 오실로스코프의 용도 4가지를 쓰시오.



- 신호의 주기, 주파수 측정

- 신호의 전압 측정

- 변조도 측정

- 아이패턴 측정  > 아이패턴: 노이즈 마진, Q Factor, ISI 영향 등을 측정할 수 있음



7. 가동률이 0.92인 정보통신시스템에서 MTBF가 23시간일 경우 MTTR을 구하여라.



8. 100 mW 크기의 신호가 전송매체를 통과하고나서 1mW 크기의 신호로 측정되었을 때 전송 감쇠수준은 어떠한가?



9. 오류제어 기법 중 헤밍코드에서 전송하는 데이터 비트 수를 m, 패리티 비트 수를 p라고 할 때 성립 조건은?



9-1. 어떤 수신 부호의 최소 헤밍거리는 dmin = 5 이다. 물음에 답하여라.



(1) 검출 가능한 최대 오류개수는?

dmin - 1 = 5 -1 = 4개



(2) 정정 가능한 최대 오류개수는?

(dmin-1)/2 = (5-1)/2 = 4/2 = 2개     // dmin이 짝수일 경우 (d-2)/2



9-2. 송신측에서 수신측으로 우수패리티를 가진 해밍코드가 전송되어 수신된 표이다. 물음에 답하시오.

Bit no.	1	2	3	4	5	6	7	8	9
해밍 코드	0	0	1	0	1	0	0	0	0



(1) 수신코드에서 패리티 비트는 몇 개가 포함되어 있는가?

해당 공식을 이용하면, m=9 이다.

그럼 2^p은  p+10 보다 크거나 같아야 하며, 이 때 만족하는 p는 4개이다.

p1, p2, p4, p8로 총 4개임을 확인할 수 있다.



(2) 수신된 코드에서 1비트 에러가 났다면 몇번째에 오류가 발생했는가?



[1 3 5 7 9]   → 01100  > 1이 2개 짝수이므로 0

[2 3 6 7]      → 0100 > 1이 1개 홀수이므로 1

[4 5 6 7]       → 0100 > 1이 1개 홀수이므로 1

[8 9]             → 00 > 1이 0개 짝수이므로 0



따라서 0100(2) 이기에 십진수로 바꾸면 6, 즉 6번째 비트에서 오류났다.



10. 광섬유 케이블에서 발생되는 자체손실 3가지는?



- 구조 손실

- 산란 손실

- 흡수 손실



10-1. 광섬유 케이블에서 코어의 굴절률이 1.45이고 클래드 굴절률이 1.4일 때 최대 수광각을 구하시오.



*광 파라미터*





10-2. 광섬유 케이블에 관한 질문입니다. 물음에 답하시오.



(1) 발광소자 2개: LD, LED

(2) 수광소자 2개: PD, APD // PIN-PD도 있음!

(3) 재료분산과 구조분산이 서로 상쇄되어 분산이 0이되어 이상적인 통신 파장대역을 이루는 레이저 파장을 쓰시오.

1, 310 nm



10-3. 광섬유의 기본성질을 나타내는 광학적 파라미터 4가지는?



- 개구수

- 수광각

- 정규화 주파수

- 비 굴절률 차



10-4. 광섬유 절단 순서



1. 광섬유 코팅 제거

2. 알콜로 광섬유 청소

3. 광섬유를 절단

4. 광섬유 절단기 청소



11. EIA-568A/B 규격을 제작하고자 한다. 빈칸에 알맞는 색상을 보기에서 찾아 넣으시오.

<보기> 갈색, 녹색, 주황색, 청색, 흰녹색, 흰주황색, 흰청색, 흰갈색



<EIA-568A>

번호	1	2	3	4	5	6	7	8
색상	백녹	녹	백주	청	흰청	주	흰갈	갈



<EIA-568B>

번호	1	2	3	4	5	6	7	8
색상	백주	주	백녹	청	흰청	녹	흰갈	갈



나만의 암기법.. 흰게 먼저닷! + 백은 백끼리 색은 색끼리 체인지!!



12. 데이터 통신에서 사용된 통신 속도 4가지는?



- 신호 속도

- 전송 속도

- 변조 속도 (심볼속도)

- 베어러 속도

신호 속도	초당 전송할 수 있는 정보 비트수
전송 속도	회선을 통해 보내지는 문자/블록 수
변조 속도 (심볼 속도)	초당 신호/상태 변화를 나타내는 속도
베어러 속도	데이터 뿐만 아니라 동기신호, 상태신호를 포함한 속도



13. 근거리 통신망을 구축하고자 할 때 경로 제어를 위한 기술사항 4가지는?



- 망 구성방식 (토폴로지)

- 망 구성요소

- 망 계획

- 인터페이스 장비



14. 광섬유 케이블에서 코어의 굴절률이 1.45이고 클래드 굴절률이 1.4일 때 최대 수광각을 구하시오.

15. 전자파 양립성(EMC) 기반의 방송통신기자재 등 전자파 적합성 평가를 위한 시험방법에서 전자기파 장해실험(EMI)관련 시험 2가지를 적으시오.



RE, CE



// EMI: 전자파로 피해를 줘서는 안된다! , EMC: 전자파로 피해가 얼만큼 덜 가는지

EMC (Electromagnetic Compatibility)
EMI (Electromagnetic Interference)			EMS (Electromagnetic Susceptibility)
RE (Radiated Emission)	CE (Conducted Emission)		RS (Radiated Susceptibility)	CS (Conducted Susceptibility)	ESD (Electro Static Discharge)



16. 잡음이 전혀 없는 이상적인 통신 채널에서 신호의 채널용량을 구하는 수식을 쓰시오.

// 위는 나이퀴스트 이론,

잡음이 있는 경우 샤논정리를 사용함!!

16-1. 통신 신호의 전송 품질을 저하시키는 잡음 3가지를 쓰시오.



- 충격 잡음

- 열 잡음

- 유도 잡음(누화)



16-2. 통신로의 채널 대역폭이 3,400 Hz이고 채널의 S/N이 30 dB일 때의 채널 용량은?

16-3. 통신로의 채널 대역폭이 3,000 Hz이고 채널의 S/N이 30 dB일 때의 채널 용량은?



위 식에 3,400Hz 대신 3,000Hz 대입하면 29,9 kbps가 나온다.





17. 신호 변조 과정에서 반송파가 누설되는 원인 3가지



- 수정 발진기 온도 변호

- 전원 전압 변동

- 수정 발진기 발진 주파수 변동



18. 위성통신에서 사용되는 다원접속 방법을 회선 할당 측면에서 3가지를 쓰고 간단히 설명하시오.



- PAMA (Pre Assignment Multiple Access) : 지구국에 고정슬롯 할당하는 방식

- DAMA (Demand Assignment Multiple Access) : 호 접속 요청이 발생할 때만 회선을 할당

- RAMA (Random Assignment Multiple Access) : 전송 정보가 발생하면 바로 임의 슬롯을 할당



// 다중접속 - FDMA, TDMA, CDMA, OFDMA



19. 정류회로의 특성을 나타내는 파라미터를 적으시오.



- 최대 역전압

- 맥동률

- 전압 변동률

- 정류 효율



20. 정전압 회로의 전기적 특성을 나타내는 파라미터



- 전압 변동률

- 부하 변동률

- 대기 전류

- 맥동 제거율



21. 문자를 구성하는 ASCII 코드가 1000001 7 bit이고 패리티 비트가 1 bit 이다. 이 문자를 전송시 시작 비트 1 bit, 정지 비트 1 bit를 사용하고, 4,800 bps 속도 비동기 전송방식을 사용할 때 코드효율, 전송효율 그리고 유효 전송속도를 구하여라.

// 유효 전송속도란 정보 처리원과 발생원 사이에서 순수 정보만을 전달하는 속도



22. 코올라시 브리지회로에서 다음 X값을 구하여라.



X자 공식)   100옴 * 30cm = X * 20cm  이므로,  X=150옴이 나온다.



23. 적응형 양자화기에 대해 설명하고 대표적인 PCM 방식 2가지



- 적응형 양자화기는 입력 신호 레벨에 따라 양자화 레벨의 최대최소값이 적응적으로 변화하는 방식

- ADPCM, ADM



24. 엔트로피는 정보원의 평균정보량으로 엔트로피율은 엔트로피에 기호속도를 곱한 값이다.



25. 데이터 전송회선의 품질 척도로 사용되는 것으로 데이터 전송의 정확도를 나타내는 3가지 오류율과 이 중 디지털 방식에서 통신품질의 평가척도로 사용하는 것을 쓰시오.



3가지 오류율: BER, CER, FER

디지털 방식 통신품질의 평가척도로 사용하는 것: BER



26. VHF 파장 대역을 구하시오.



VHF : 30 MHz ~ 300 MHz 이므로

l = c/f 이므로 c는 빛의 속도인 3x10^8이므로 대입해서 계산하면

1~10m 이다.



27. 첨두전력 200W, 평균전력 120W의 파형 주파수가 1kHz일 때, 펄스폭은?



2. 정보통신기기

- ATM (Asynchronous Transfer Mode)

1. ATM 참조모델의 3가지 평면이 무엇이 있는지 서술하시오.



관리평면, 제어평면, 사용자 평면



2. AAL에서 서비스 클래스를 지원하기 위한 AAL Type이 무엇이 있는지 서술하시오.



 AAL-1, AAL-2, AAL-3/4, AAL-5



AAL (ATM Adaptive Layer): ATM 계층 내 다른 클래스들의 어플리케이션을 적응시켜 다양한 종류의 서비스 지원

AAL TYPE)

AAL-1 : 고정비트의 서비스 지원

AAL-2 : 가변비트의 서비스 지원

AAL-3/4 : 연결형/비연결형 서비스 지원

AAL-5 : 고속 전송을 보장하는 서비스 지원



3. ATM 셀의 구조를 나타내고 각 필드의 길이를 쓰시오.

셀 전체 크기: 53 Bytes
헤더: 5 Bytes	Data(Payload): 48 Bytes



4. STM 교환방식과 ATM 교환방식에 대해 각각 설명하고 차이점을 쓰시오.



STM (Synchronous Transfer Mode): 타임슬롯에 의해 채널이 고정적으로 할당하는 방식

ATM (Asynchronous Transfer Mode): 비동기 시분할 다중화 방식

	STM	ATM
할당 방식	고정 할당  (정적 할당)	동적 할당
대역폭	입력 = 출력	입력 >= 출력
교환 방식	시분할 다중화	ATM 셀 교환
전송단위	프레임	셀

- 패킷 교환

1. 회선제어 방식에서 폴링은 터미널에게 전송할 데이터가 있는지의 여부를 묻는 과정인데 이에 대한 2가지 폴링방식을 서술하시오.



Roll Call, Hub Go Ahead



Roll Call - 주국이 보조국에게 직접 물어보는 방식

Hub Go Ahead - 주국이 토큰을 던지면 보조국들끼리 알아서 처리하는 방식



2. 디지털 가입자회선(xDSL)에서 비대칭형 방식과 대칭형 방식을 쓰시오.



비대칭형: ADSL, VDSL

대칭형: SDSL, HDSL



3. 회선 교환망과 패킷 교환망의 정의 및 비교를 하시오.



	회선 교환망	패킷 교환망
정의	회선을 미리 설정하여 데이터를 교환하는 방식	데이터를 패킷 단위로 나누어 축적 후 전송하는 방식
장점	실시간 전송, 대용량, 고속에 유리	이용 효율이 증대됨
단점	이용 효율이 떨어짐	실시간 전송 어려움



4. 다음 특징을 가진 패킷 교환방식은?

- 호스트 간 물리적 및 논리적 회선을 설정하지 않아 호 설정시 지연이 없음 - 목적지 단말이 부재중이라도 통신이 가능하고 짧은 데이터 전달에 효율적 - 교환노드가 고장나도 대체 경로를 이용하여 전송 가능 - 독립적인 라우팅을 행하므로 순서 제어 기능이 필요함

데이터그램 방식

// 가상회선은 TCP



5. 회선교환방식에서 논리접 접속 순서 3가지를 쓰시오.



데이트링크 연결 > 데이터 전송 > 데이터링크 해제

// 회선 접속 > 데이터링크 설정 > 정보 전송 > 데이터링크 해제 > 회선 절단 회선 접속과 회선 절단은 물리적인 부분!!

- 다중화, 집중화

1. 다중화와 집중화가 무엇인지 설명하고 비교하시오.



다중화는 여러 개의 저속 채널을 하나의 고속 채널 통해 전송하는 방식

집중화는 여러 개의 저속 채널을 소수의 저속 채널 통해 전송하는 방식

	다중화	집중화
할당 방식	고정 할당 (정적 할당)	동적 할당
대역폭	입력 = 출력	입력 >= 출력
개별회선 연결	물리적 연결	논리적 연결
버퍼	없음	있음 > 그렇기 때문에 고가!



1. 인증제도 관련하여 다음에 알맞은 등급을 써 넣으시오.



1-1. 초고속 정보통신 건물의 인증 등급 3가지는?

특등급, 1등급, 2등급



1-2. 홈네트워크 건물의 인증 등급 3가지는?

A등급, AA등급, AAA등급

- DTE, DCE, CCU

1. 데이터 단말장치인 DTE(Data Terminal Unit)의 4가지 기능을 설명하시오.

입/출력 기능	입력 데이터를 변환하고 출력 데이터를 문자로 표시
입/출력 제어 기능	입/출력 기기간 전송속도 제어
에러 제어 기능	전송에서 발생하는 에러 검출 및 정정
송/수신 제어 기능	송/수신 접속 설정 및 해제



2. 데이터 전송시스템에서 이루어지는 전송제어에 대한 4가지를 쓰시오.

오류제어, 흐름제어, 동기제어, 입/출력제어



3. DCE의 기능

DCE(Data Circuit Equipment)는 DTE와 CCU 사이에서 데이터 전송을 담당하는 장치로 신호를 전송 매체에 적합한 신호로 변환해준다.



1. Shared LAN과 Switched LAN의 특징 3가지씩 서술하시오.

Shared LAN	- 브로드캐스트 - 포트 간 충돌 발생할 수 있음 - 보안 취약 - 포트 수가 많아지면 속도 저하
Switched LAN	- 유니캐스트 - 보안 우수 - 고속 전송에 유리 - 포트 수가 많아도 지연없음



2. 다음 기술의 약어를 쓰시오.



(1) DSSS

Direct Sequence Spread Spectrum // PN코드 방식, CDMA에 사용



(2) FHSS

Frequency Hopping Spread Spectrum // 주파수호핑, 블루투스



3. ISDN에 대한 내용입니다. // ISDN: 종합정보통신망 (Integrated Services Digital Network)



(1) B채널은 64kbps 속도의 채널이며 사용자 정보전송에 사용된다.

(2) D채널은 16kbps 혹은 64kbps 속도의 채널이며 기본적으로 신호 정보 전송에 사용된다.

(3) H채널은 384 / 1.536 또는 1.920 kbps 이상 속도이며 사용자 정보 전송에 사용된다.



4. 캐리어 이더넷의 특징 4가지를 쓰시오.



- 확장성

- 신뢰성

- 서비스 품질(QoS) 보장

- 표준화된 서비스 제공



5. PCM-24 채널 및 PCM-32 채널 비교

구  분	PCM-24 (T1, 북미)	PCM-32 (E1, 유럽)
압신기법	u-law	A-law
표본화주파수	8 kHz
전송속도	1.544 Mbps	2.048 Mbps
프레임당 비트 수	193 bit	256 bit
프레임당 통화로 수	24/24	30/32



5-1. 북미 방식의 멀티프레임 구성과 유럽 방식의 멀티프레임 구성을 비교하시오.



북미 방식의 멀티프레임은 1프레임 당 24채널이고, 멀티프레임은 12개로 구성되어있다.

유럽 방식의 멀티프레임은 1프레임 당 32채널이고, 멀티프레임은 16개로 구성되어있다.

// 멀티프레임 기능 3가지

1. Frame Alignment - 수신측에서 프레임의 시작과 끝을 식별하는 기능 제공

2. Control Channel - 데이터 트래픽 외 제어 채널 구성하여 이용

3. Management - 에러 체크 및 장애 통보 등의 관리 용도



3. 정보통신 네트워크

- OSI 7 Layer

1. 다음 구분에 대한 내용을 보고 알맞는 OSI 관련 계층을 서술하시오.

구분	계층
전자 우편 및 파일 전송과 같은 사용자 서비스 제공	응용 계층 (Application Layer)
기계적 전기적 기능적 인터페이스	물리 계층 (Physical Layer)
로그인 및 로그아웃 절차	세션 계층 (Session Layer)



2. 인터넷 전송계층에 속하는 프로토콜로 종단 간 연결을 설정하지 않고 데이터를 전송하는 비연결형은 프로토콜은?



UDP (User Datagram Protocol)



3. OSI 7계층에서 중계시스템이 갖추어야 할 계층 3가지는?



물리 계층, 데이터링크 계층, 네트워크 계층



4. 다음 보기안에 들어갈 단어는?

네트워크 상에서 IP주소를 이용하여 목적지까지 체계적으로 최적의 경로를 찾는 과정을 (1)이라 하며, OSI 7계층 중 네트워크 계층에서 라우팅 테이블에 의해 이 과정을 능동적으로 수행하는 장치를 (2)라 한다.



(1): 라우팅

(2): 라우터



5. OSI 7계층 중 표현계층의 기능 4가지를 쓰시오.



- 암호화

- 복호화

- 압축

- 복원

+) 데이터 형식 변환



6. MAC 방식에는 무경쟁방식과 경쟁방식이 있다. 각 방식의 종류를 2가지씩 쓰시오.



무경쟁방식: 토큰 버스, 토큰 링 + 토큰 패싱

경쟁방식: CSMA/CD, CSMA/CA



7. TCP/IP 계층을 하위계층부터 쓰시오.



네트워크접속계층, IP(인터넷)계층, 전송계층, 응용계층



8. L2 Switch 동장방식

Learning	출발지 주소가 MAC 테이블에서 없으면 MAC 주소 저장
Forwarding	MAC 테이블에 목적지 주소가 있으면 해당 포트로 전달
Flooding	목적지 주소가 MAC 테이블에 없으면 전체 포트로 전달
Filtering	출발지, 목적지가 같은 네트워크일 경우 다른 네트워크 차단
Aging	MAC 테이블의 주소는 일정 시간 후 삭제



9. 리피터, 브리지, 라우터, 게이트웨이 사용목적

리피터	전송매체에 따라 감쇠되는 신호를 증폭 - 1계층
브리지	두 개의 세그먼트를 연결하여 하나의 LAN처럼 동작 - 2계층
라우터	서로 다른 네트워크 간 중계 - 3계층
게이트웨이	서론 네트워크 간 프로토콜 변환 - 7계층



- IPv4, IPv6

1. IPv6의 주소 자동설정 방법 2가지 무엇이 있는가?



- 상태 비보존형 자동설정방식

- 상태 보존형 자동설정방식



// 상태 비보존형 자동설정방식은 DHCP를 이용하여 ip 주소를 할당하는 방식이고 상태 보존형 자동설정방식은 호스트 내부의 ip주소로 연결하는 방식이다.



2. IPv4와 IPv6 연동 방법 3가지



- 듀얼스택

- 터널링

- IPv4/IPv6 주소변환



3. 다음 IPv4 주소와 서브넷이 다음과 같을 때 물음에 답하시오.

- IP 주소: 165.243.10.54 - Subenet Mask: 255.255.255.0



3-1. 서브넷 마스크는 몇 비트인가?



255.255.255.0 → 1111 1111 1111 1111 1111 1111 0000 0000 이므로 1이 총 24개이기에 24비트이다.



3-2. 네트워크 어드레스는?



서브넷 마스크가 255.255.255.0이므로 165.243.10.0 이다.



3-3. 사용 가능한 호스트의 개수는?

// 맨 앞은 게이트웨이 주소, 뒤는 브로드 캐스트 주소이므로 2를 빼줘야 한다.



4. A~D 클라스 범위를 적으시오.



A - 0.0.0.0 ~ 127.255.255.255

B - 128.0.0.0 ~ 191.255.255.255

C - 192.0.0.0 ~ 223.255.255.255

D - 224.0.0.0 ~ 255.255.255.255



5. 다음 IPv6 주소를 알맞게 축약하시오.



2001:0db8::3c4d:0015:0000:0000:1a2f:1a2b > 2001:0db8::3c4d:0015::1a2f:1a2b

2001:0db8::3c4d:0015:0000:d234:3eee:0000 > 2001:0db8::3c4d:0015::d234:3eee::

// 0이 연속되면 생략할 수 있다!

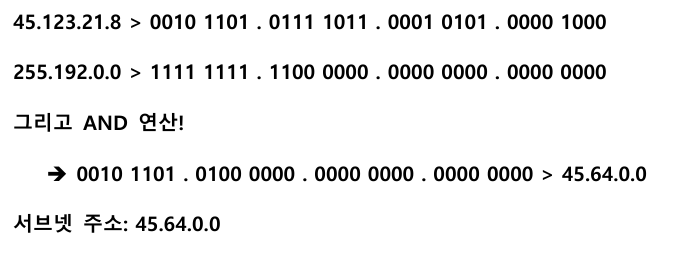

6. 다음 IP 주소로부터 서브네트워크 주소를 적으시오.

IP 주소: 45.123.21.8 / Subnet Mask: 255.192.0.0



- Protocol

1. 프로토콜을 구성하는 3대 요소는?



- Syntax (구문)

- Semantics (의미)

- Timing (동기화)



2. 괄호안에 들어갈 말은?

RIP (Routing Information Protocol)은 (1)을 이용하는 가장 대표적인 라우팅 프로토콜이다. (1)은 (2)의 수를 모아 놓은 정보를 근거로 (3) 테이블을 작성하는 것이다.



(1): 거리벡터

(2): 홉

(3): 라우팅



// OSPF (Open Shortest Path First)는 링크상태 프로토콜!



3. SNMP (Simple Network Management Protocol)은 망 관리 프로토콜로서 수행하는 5대 기능을 쓰시오.



장애관리, 구성관리, 보안관리, 계정관리, 성능관리

// TMN (Telecommunication Management Network) 의 5대 기능은 이와 동일



3-1. SNMP 명령어



- GET : 관리 정보 검색

- GET NEXT : 관리 정보를 연속해서 검색

- RESPONSE : 명령에 대한 응답

- SET : 관리 정보 변경

- TRAP : 예외 동작 발생아림



3-2. 다음 괄호 안에 알맞은 프로토콜과 원어를 쓰시오.

( )는 IETF에서 표준화한 UDP/IP 상에서 동작하는 단순한 형태의 메시지 교환형 네트워크 관리 프토콜로 네트워크 기기(라우터, 허브)의 정보를 망관리 시스템에 보내는데 사용되는 통신규약이다.



SNMP (Simple Network Management Protocol)

// 조심해야 할 것이 OSI 기반 네트워크 관리 프로토콜 CMIP (Common Management Information Protocol)



3-3. 다음 그림을 보고 Request, Response, Trap의 전송 방향을 쓰시오.



Request : A

Response : B

Trap : B

// Request는 매니저에서 에이전트로 보내므로 161번, Response와 Trap은 에이전트가 매니저로 보내므로 162번!



3-4. 네트워크 관리하기 위한 방화벽 설정에서 필요한 포트 번호는? 161, 162번



4. 프로토콜의 기능 중 순서결정의 의미를 설명하시오.



먼저 들어온 데이터에 대하여 우선 순위를 부여함으로써 흐름과 오류를 제어하는 기능이다.



5. 통신 네트워크 구성 형태인 토폴로지의 종류 5가지를 쓰시오.



버스형, 링형, 성형, 망형, 트리형



5-1. 노드가 6개일 때 망형 토폴리지에서 필요 회선 수와 포트 수는?

// 링형 토폴리지의 경우 회선은 6개 필요, 그리고 레질런시 50ms 짜리 보조링을 통해 링형 토폴리지 시스템 장애 방지 가능하다.



6. 프로토콜의 기능



- 주소 지정

- 흐름 제어

- 오류 제어

- 캡슐화

- 순서제어

- 연결제어



7. 인터넷에서 도메인을 IP주소로 변환해 주는 서버를 쓰시오.



DNS (Domain Name System) 서버



8. 다음 프로토콜은 무엇인가?



(1) IP주소를 물리주소로 변환하는 프로토콜 : ARP (Address Resolution Protocol)



(2) 물리주소를 IP주소로 변환하는 프로토콜 : RARP (Reverse Address Resolution Protocol)



9. LAN 세그먼트 및 단위 노드에 대한 모니터링과 분석이 가능하고 SNMP 프로토콜을 사용하며 트래픽 부하 절감에 유리한 네트워크 관리 시스템은?



RMON (Remote network MONitoring)

- Tools

1. 네트워크 분석기를 이용하여 측정할 수 있는 4가지를 쓰시오.



- 입력 반사계수

- 출력 반사계수

- 입력 임피던스

- 출력 임피던스

+) 복사패턴, 타이밍 지연 ...



2. 프로토콜 분석기의 기능 3가지를 서술하시오.



- 데이터 패킷 캡쳐 및 분석

- 네트워크 모니터링

- 프로토콜 해석 및 변환

// 대표적으로 Wireshark !!



3. 망 구성요소

NE     ( Network Element) : 정보통신망을 구성하는 기능요소이자 개별 장비

EMS  ( Element Management System) : NE로부터 각종 정보를 수집, 제어, 관리 통해 네트워크 시스템 운용 및 지원

NMS  ( Network Management System) : 네트워크 운영지원 시스템을 총괄적으로 감시, 관리

4. 정보시스템운용

1. 하나의 장비에 여러 보안 솔루 션 기능을 통합적으로 제공하여 다양하고 복잡한 보안 위협에 대응할 수 있고 관리 편의성과 비용절감이 가능한 보안 시스템은?



UTM (Unified Threat Management)



// 이와 대비되는 것은 ESM(Enterprise Security Management), 여러 보안시스템을 통합 관리해주는 매니저 역할



2. 대칭키, 공개키 암호화 방법을 설명하시오.



대칭키 - 암호화 및 복호화의 키가 동일한 방식  // AES

공개키 - 암호화 및 복호화의 키가 서로 다른 방식 // RSA

5. 컴퓨터일반 및 정보통신법령

1. 접지는 기능을 위한 접지와 안전을 위한 접지로 구분된다. 다음 표안에 접지 중 기능을 위한 접지 2가지 고르시오.

외함의 접지, 안테나 접지, 피뢰침 접지, 변압기 2차단자 접지, 전원 중성접지



안테나 접지, 변압기 2차단자 접지, 전원 중성 접지

// 외함접지와 피뢰침접지는 안전을 위한 접지



2. 기술 기준의 적합성 조사시 측정용 보조 전극의 설치가 어려운 지역에서 3점 전위 강하법 대신 적용가능한 측정법은?



2극 측정법



2-1. 접지저항 측정 방법에 대한 키워드 숙지하기!



- 3점 전위 강하법

- 61.8% 법

- 2극 측정법

// 100회선 이하는 100옴(1.6mm), 100회선 초과하면 10옴이하(2.6mm)로!! 동결심도는 75cm 이상!!



3. 정보통신 시설공사를 위한 설계도서의 종류 5가지를 쓰시오.



- 설계설명서

- 설계도면

- 공사비 명세서

- 기술 계산서

- 공사 계획서



4. 공사원가계산서 작성 시 경비에 해당하는 항목 5가지를 쓰시오.



- 4대보험료

- 운반비

- 기계경비

- 환경보전비

- 안전관리비



5. 현장대리인의 적합성을 증빙하기 위해 기본적으로 첨부해야하는 서류 2가지를 쓰시오.



- 정보통신기술자 수첩

- 경력확인서



6. 다음 괄호 안에 들어갈 것은?

방송통신설비의 기술기준에 관한 규정에 따라 선로설비의 회선 상호 간 회선과 대지 간 회선의 심선 상호 간의 절연저항은 직류 (가) V 절연저항계로 측정하여 (나)옴 이상이어야 한다.



(가): 500, (나): 10M



7. 접지저항 설계 시 가장 중요한 것은 대지 저항이며 접지저항의 크기를 결정하는 것은 대지 저항률이다. 대지 저항률에 미치는 요인을 서술하시오.



- 토양의 종류

- 전해질

- 수분 함유량

- 계절

- 온도



8. 공사계획서 작성 시 기본적으로 들어가야 하는 5가지를 적으시오.



- 공사 개요

- 공사예정공정표

- 공정관리계획

- 안전관리계획

- 환경관리계획



9. 접지선은 접지저항값이 10옴 이하인 경우에는 2.6mm 이상, 접지저항값이 100옴 이하인 경우에는 1.6mm 이상의 pvc 피복 동선 또는 그 이상의 절연효과가 있는 전선을 사용한다.



10. 다음 표에서 설명하는 것은?

입찰 참가자가 입찰 가격의 결정 및 시공에 필요한 정보를 제공하고 서면으로 설명하는 자료이다. 입찰하기 전 공사의 진행사항, 현장에서 현장상황 및 도면과 시방서에 표시하기 어려운 사항을 나타낸 것이다.



현장 설명서



11. 건축물 내 이동통신전화 역무제공을 위한 급전선의 인입 배관 등에 대한 설치 조건 2가지를 쓰시오.



- 급전선이나 광케이블을 설치하기 위한 시설은 배관, 덕트 혹은 트레이로 설치해야 한다.

- 배관의 내경은 36mm 이상 또는 급전선 외경의 2배이상이어야 한다.



12. 착공계 작성 시 기본적으로 첨부되는 서류



- 공사예정공정표

- 현장대리인 선임계

- 담당자 선임계



13. 초고속 정보통신 건물에서 사용전검사 대상 공사 3가지



- 방송공동수신 설비공사

- 구내통신선로 설비공사

- 이동통신구내선로 설비공사

// 방구이



13-1. 가입자 망을 구축하고 구내 통신의 품질과 성능 향상을 목적으로 통신소, 헤드엔드 등 센터와 사용전에 최초로 시험하는 것은?



사용전 검사 (혹은 (회선) 개통시험)



14. 직접재료비와 간접재료비란?



직접재료비 : 계약목적물의 기본 구성형태를 이루는 물품 비용 ex. 통신장비

간접재료비: 계약목적물 제조에 보조적으로 도움이 되는 물품 비용 ex. 통신 장비 설치를 위한 공구, 장갑 등..



15. 통신망의 신뢰도를 위해 고려될 수 있는 사항 3가지



- 통신 우회로 구성

- 재난 복구망

- 트래픽 분산 및 수용

// 예비 기기, 통신센터의 기능 분산 등..



16.

설계란 설계도서를 작성하는 행위

설계도서 종류 5가지: 공사계획서, 설계설명서, 설계 도면, 공사비 명세서, 기술 계산서



감리란 발주자의 위탁을 받은 용역업자가 설계도서 및 관련 규정을 기반으로 시공을 감독하고 관리함으로써 발주자의 권한을 대행하는 것이다.



17. 다음 기호에 들어갈 말은?

공사 예정 공정표
(1)	수 량	(2)
통신케이블 설치 공정	1	식
전기케이블 설치 공정	1	식



(1) : 공사의 종류

(2) : 단위



18. 아래 빈칸에 들어갈 숫자를 쓰시오.

공사업자는 감리원에게 월간 상세공저표는 작업 착수 (1)일 전에 제출해야 하고, 주간 상세공정표는 작업 착수 (2)일 전에 제출해야 한다.



(1) : 7

(2) : 2



19. 정보통신공사업법에서 규정한 공사범위 4가지



- 정보설비공사

- 통신설비공사

- 방송설비공사

- 기타설비공사
